Instruktioner för installation

Instruktioner för driftsättning och installation av Seemoto-systemets utrustning

Sensorer

TS - Temperaturgivare

TS Rumsuppvärmning och THS

  • Sensorerna ska vara placerade så att det inte finns några produkter eller andra hinder framför dem. Sensorerna ska vara synliga och monterade/placerade så att de inte fastnar i t.ex. baksidan av hyllor.
  • Sensorn får inte fästas mot metall och ska vara vertikalt placerad med framsidan (Seemoto-etiketten) vänd mot basstationen, en dörröppning eller ett öppet utrymme.
  • Det är en bra idé att försöka installera sensorn något högre, men inte högre än t.ex. dörröppningen till rummet.
Installationsguide för TS rumstemperatur
Installationsguide för TS rumstemperatur

TS Kylskåp

  • Givarna ska placeras på ungefär det näst översta hyllplanet i skåpet, längst fram på hyllplanet, i upprätt läge och givaren ska inte vidröra produkterna för att undvika temperaturförvrängning. Lämna några centimeters fritt utrymme runt sensorn.
  • Sensorn kan t.ex. hängas upp på en hylla med hjälp av ett buntband eller alternativt placeras i en plastbehållare med sensorn i upprätt läge.
  • I ett lådskåp kan sensorn fästas vertikalt på plastväggen med ett klistermärke på bakplåten, så högt upp som möjligt.
  • Givaren får inte fästas i skåpets väggar, inte heller får den vara horisontell eller ligga mot metall.
  • Sensorn ska vara orienterad så att sensorns framsida (Seemoto-logotypen) är vänd utåt från skåpet.
  • Om kylskåpet sitter i ett urtag i väggen ska skåpet dras utåt så att skåpdörrens tätningar syns när man tittar från sidan. Om det t.ex. finns tre skåp bredvid varandra ska det mittersta skåpet dras ut en aning så att dörrtätningarna syns även när man tittar från sidan.

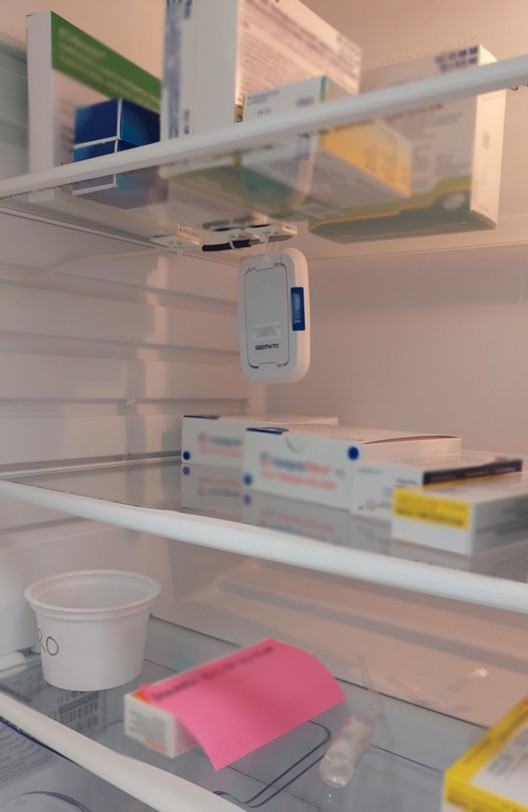

TS installationsguide för kylskåp
TS installationsguide för kylskåp

TS Fordon

Den trådlösa Seemoto-sensorn består av två delar: själva sensorn och bakplåten.

  • Bakplattan aktiverar sensorn. Utan stödplattan kommer sensorn inte att mäta.
  • Bakplåten används också för montering/fastsättning av sensorer.
  • Strömlampan blinkar en gång i det övre högra hörnet på framsidan inom 60 sekunder efter montering/avmontering på bakplattan.

Givarens installationsplats väljs enligt kundens anvisningar. Om det inte finns några särskilda instruktioner installeras sensorn i lastutrymmet enligt följande:

1
Häng upp stödplattan med hjälp av ett buntband från kyl-/värmeutrustningens rör/slangar/ledningar eller liknande, med hänsyn till följande punkter:
  • Bakplåten/sensorn får inte ligga mot metall, i blåsluften från en värme- eller kylmaskin eller i omedelbar närhet av en dörr.
  • Installationsplatsen bör väljas så att sensorn inte utsätts för stötar och inte stör normal drift av fordonet.
2
När bakplattan har fästs klickar man fast sensorn på bakplattan
  • Sätt först i den nedre delen av sensorn och tryck sedan den övre delen av sensorn mot stödplattan. Sensorn klickar på plats.
3
Avsluta med att spänna fast en buntband runt givaren och bakplattan
  • Detta säkerställer att sensorn under inga omständigheter kan lossna från stödplattan.

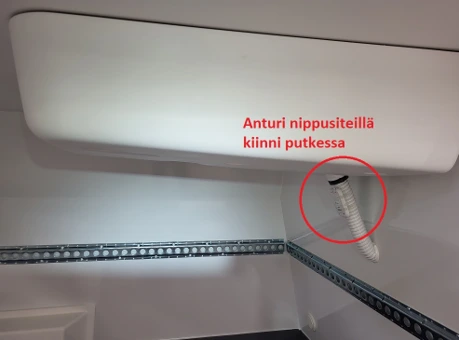

TS monteringsanvisning för fordon
TS monteringsanvisning för fordon 2

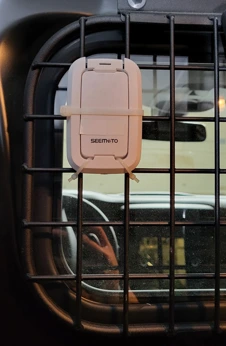

TS monteringsanvisning för fordon 3
TS monteringsanvisning för fordon
TS-PT - Platinasensor

TS-PT Installationshandbok

Så här kommer du igång

Före installation/användning ska du kontrollera att följande utrustning och tillbehör ingår i förpackningen:

  • TSPT-enhet
  • Sensorprob

Installation/Drift

Installera inte enheten direkt mot eller runt metallytor.

Aktivera enheten

Enheten levereras med batteriet frånkopplat. Batteriet måste anslutas före användning.

1
Öppna enheten genom att skruva loss de två skruvarna på baksidan och lyfta av locket.
2
Ta bort plastbiten från batteriets pol och tryck försiktigt på batteriet i den riktning som biten togs bort. Enheten aktiveras automatiskt.
3
Spara plastremsan – den kan användas för att avaktivera enheten vid behov.
4
Stäng enheten genom att sätta tillbaka locket och dra åt skruvarna.

Anslutning av sensorproben

Se till att sensorproben är korrekt ansluten till motsvarande uttag.

Byt inte ut givarprober mellan olika mätenheter eller terminalutrustning.

Installation av enheten

Placera enheten på en säker plats där sonden kan nå den enhet som ska övervakas.

Undvik att placera enheten mot metall och skydda den mot vatten, fukt och hög luftfuktighet.

Vi rekommenderar att enheten fästs ordentligt på plats med kardborreband.

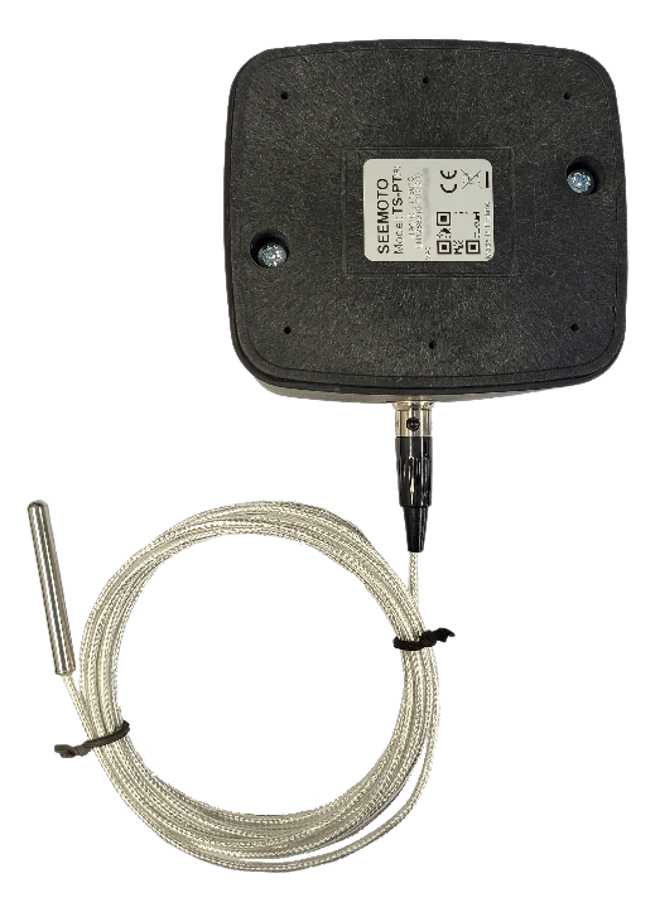

Monteringsanvisning för TS-PT
Monteringsanvisning för TS-PT
TS Logger

Installationshandbok för TS-Logger

Denna instruktion beskriver användningen av en transportlogger för avsändning och mottagning av en temperaturkontrollerad transportlåda.

Leverans av en temperaturkontrollerad låda

1
Slå på transportloggern genom att skjuta upp reglaget på vänster sida, varpå den gröna indikatorn tänds
2
Temperaturmätningen startar och en grön indikatorlampa tänds i det övre högra hörnet på loggarens framsida i 2 sekunder

Om loggern är programmerad med en fördröjning av mätningens start registreras inte temperaturerna förrän fördröjningen har löpt ut.

Mottagning av en temperaturkontrollerad låda

1
Stäng av transportloggaren genom att skjuta omkopplaren på vänster sida nedåt, så att den röda markeringen syns
2
Temperaturmätningen stängs av och loggern visar resultatet under transporten genom att indikatorlampan blinkar
  • Grönt ljus: gränsvärdena har hållits inom gränserna under transporten. Gränsvärdena är markerade på ett klistermärke på loggern.
  • Röd indikatorlampa: gränsvärdena har inte iakttagits under transporten. Packa inte upp leveransen innan du har kontrollerat bruksanvisningen

Transportloggaren laddar automatiskt ner mätningarna till Seemotos tjänst när den förs nära Seemotos basstation. Transportloggerns strömbrytare behöver inte vara påslagen för att avkoda mätningarna.

IAQS - Sensor för luftkvalitet inomhus

IAQS utan tryckskillnad

Före installationen ska du kontrollera att följande utrustning och tillbehör ingår i leveransen:

  • Sensor för luftkvalitet inomhus (IAQS)
  • Väggfäste för mätinstrument
  • Klistermärken för fastsättning
  • Strömförsörjning

Installation av IAQS-instrument

1
Kontrollera före installationen att innehållet i förpackningen stämmer överens med listan.
2
Leta upp en plats för mätinstrumentet där det finns en kontinuerlig strömkälla och där instrumentet kan stå ostört.
3
IAQS-mätaren kräver en Seemoto- eller FeelPlace-basstation för att fungera. Om ingen sådan har installerats på mätplatsen, installera den först enligt enhetens installationsanvisningar och starta den.
4
Montera inomhusluftmätaren på den plats där du vill utföra mätningarna. När du placerar enheten bör du beakta följande:
  • Installera enheten på en höjd av ca 1,5 m över golvnivån
  • Installera om möjligt apparaten på en central plats i rummet. Av praktiska skäl är apparaten ofta väggmonterad och bör inte installeras i närheten av dörrar och/eller fönster.
  • Tänk på var enheten ska placeras i den omedelbara omgivningen; till exempel i ett klassrum är det bäst att installera enheten på en plats där den inte drar till sig för mycket uppmärksamhet.
5
Fäst enheten. Om du vill kan du använda den medföljande väggfästet för montering. Om du använder väggfästet för montering, se till att det vertikala skruvhålet är vänd uppåt.
  • Anslut strömförsörjningens Micro-USB-kontakt till mätinstrumentet för inomhusklimat.
  • Anslut strömförsörjningen till vägguttaget

Enheten är nu installerad utan tryckdifferensmätning.

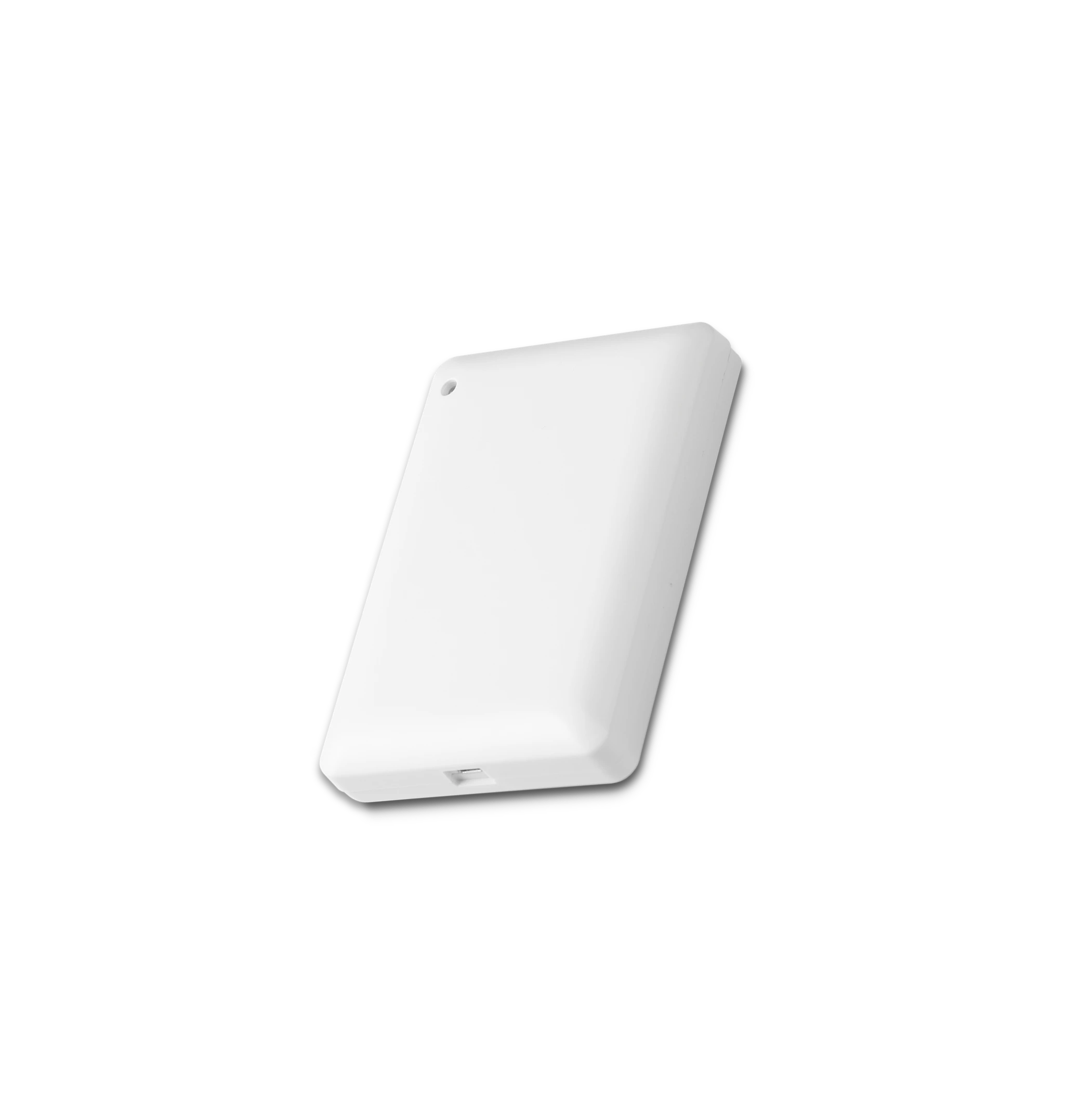

IAQS installationsguide
IAQS installationsguide

IAQS med tryckskillnad

IAQS – Sensor för mätning av inomhusluftkvalitet med tryckskillnadsmätning

Förutom de normala luftkvalitetsparametrarna mäter IAQS-sensorn med tryckdifferensmätning även lufttrycksskillnaden mellan inomhus- och utomhusutrymmen. Detta är särskilt viktigt vid övervakning av renrum i apotek eller andra specialområden.

Installationssteg (med tryckskillnadsmätning)

1
Montera IAQS-sensorn på väggen på samma sätt som i standardversionen, cirka 1,5 meter över golvet och på en central plats i rummet.
2
För tryckskillnadsmätning går en tunn mätslang ut från givaren, som måste dras ut till utomhusmiljön.
3
Montering av tryckskillnadsmätningsslang:
  • Borra ett 6-8 mm hål i en yttervägg eller fönsterkarm.
  • Montera det medföljande kopparröret (genomföringen) i hålet så att det sträcker sig utåt.
  • Täta mellanrummet mellan kopparröret och väggen/fönsterkarmen med silikon- eller akrylmassa så att det blir helt lufttätt.
  • Anslut tryckdifferensslangen till kopparröret så att slangen är tät men inte för flexibel.
  • Montera ett väderskydd på utsidan av slangen för att förhindra att vatten och skräp tränger in i slangen.
4
På insidan ansluter du slangens andra ände till tryckskillnadsanslutningen på IAQS-sensorn (märkt ”Pa” eller motsvarande).
5
Anslut sensorns strömkälla och låt enheten starta.

Att tänka på vid mätning av tryckskillnad

  • Noggrannheten för tryckdifferensmätningen är ±0,5 Pascal (Pa), vilket är tillräckligt bra för de flesta övervakningsändamål.
  • Mätslangen får inte knäckas eller klämmas på någon punkt.
  • Se till att mätpunkten i den yttre änden inte utsätts för starka vindar, som kan förvränga mätresultatet.
  • Kontrollera regelbundet att genomföringen fortfarande är tät och att slangen inte är blockerad.
  • Om tryckskillnaden i rummet ändras plötsligt är det första du ska kontrollera mätslangens skick och tätheten i passagen.

Basstationer

WGW - Gateway för lager

WGW Installationshandbok (grundläggande)

Installation av WGW-basstation

Vid installation av basstationen bör följande punkter beaktas

  • Basstationen bör installeras i ett område med så fri sikt som möjligt till sensorerna.
  • Installera inte enheten direkt mot en metallyta. Ett avstånd på minst 5 cm från metallytan rekommenderas.
  • Installera om möjligt enheten på en höjd av ca 180-220 cm över golvet.
  • Installera inte apparaten direkt på taket.
  • Enheten måste ha bästa möjliga sikt mot sensorerna så att deras signaler kan passera obehindrat. Om det finns sensorer i mer än ett rum ska du försöka installera basstationen så att den har bästa möjliga täckning i alla rum.
  • Observera att signalöverföringen genom väggar är reducerad - särskilt genom betongväggar. Använd vid behov en signalförstärkare (REV-enhet).

Basstationen är förkonfigurerad och börjar automatiskt söka efter nätverksanslutning och sensorsignaler så snart den får ström.

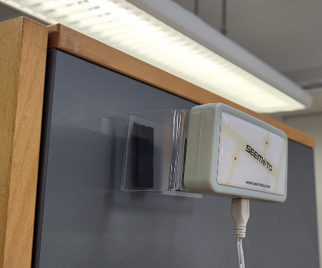

WGW – Grundläggande installationsanvisningar

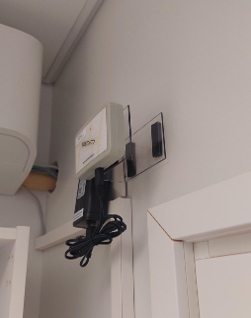

WGW grundläggande installationsguide 2
WGW – Grundläggande installationsanvisningar

WGW med powerbank

Montering av WGW-basstation i fordon med strömförsörjningsenhet

När basstationen används i ett fordon eller på en annan plats där det inte finns någon kontinuerlig nätström kan en powerbank användas som strömkälla.

Användning av powerbanken

1
Se till att powerbanken är fulladdad innan du börjar använda den.
2
Anslut powerbankens Micro-USB-kabel till basstationens strömuttag.
3
Powerbankens kapacitet avgör hur länge basstationen kan användas utan att behöva laddas. En powerbank på 10 000 mAh ger vanligtvis en drifttid på cirka 40–50 timmar.
4
Placera powerbanken och basstationen på en säker plats i fordonet, till exempel i handskfacket eller i något annat lämpligt utrymme.

Viktigt att notera

  • Lämna inte powerbanken eller basstationen i fordonet i mycket kalla (under -10°C) eller varma (över +40°C) förhållanden under längre perioder.
  • Kontrollera powerbanken regelbundet och ladda den vid behov.
  • Basstationen indikeras med en röd LED-lampa som blinkar regelbundet när enheten är påslagen.

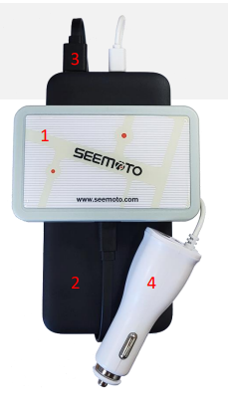

Installationsguide för WGW powerbank
Installationsguide för WGW powerbank

WGW med automatkarbin

Installation av WGW-basstationen i fordonet med hjälp av en billaddare

Basstationen kan användas i fordonet, kontinuerligt ansluten till billaddaren, så att den får ström när fordonet är igång.

Montering av billaddare

1
Anslut billaddaren till fordonets 12 V/24 V-uttag (cigarettändaren).
2
Anslut billaddaren till basstationens strömuttag med den medföljande Micro-USB-kabeln.
3
Kontrollera att basstationens röda LED-lampa tänds, vilket visar att enheten är påslagen.
4
Placera basstationen i fordonet på en plats där den är så nära det utrymme som ska mätas som möjligt (t.ex. kylutrymmet), men skyddad från stötar och vibrationer.

Viktigt att notera

  • Billaddaren ger ingen ström till basstationen när fordonet inte är igång, såvida inte fordonets uttag är strömförsörjt kontinuerligt.
  • Om temperaturkontrollen under transport är kritisk även när fordonet är avstängt, använd en extra powerbank eller se till att fordonets uttag alltid är strömförande.
  • Basstationen laddar automatiskt ner de lagrade mätdata till internet när den är ansluten till mobilnätet.

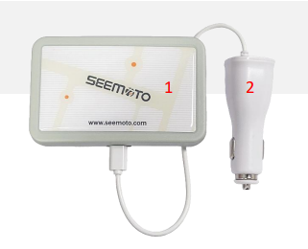

Installationsguide för WGW billaddare
Installationsguide för WGW billaddare
DGW - Display Gateway

DGW med powerbank

Installation av DGW-skärmstöd med strömförsörjningsenhet

DGW-basstationen är utformad för att visualisera temperaturmätningar via en display. När den drivs av en powerbank kan den installeras på en mängd olika platser som är relevanta för applikationen.

Installationssteg

1
Ladda upp powerbanken helt innan du monterar den.
2
Anslut powerbanken till USB-porten på baksidan av DGW-enheten med den medföljande kabeln.
3
Placera DGW på en synlig plats där skärmen är lätt att följa. Den rekommenderade höjden är cirka 150–170 cm över golvet.
4
Om möjligt, fäst enheten med ett väggfäste eller placera den på en stabil yta där den inte kan falla ner.
5
Se till att skärmen aktiveras och visar mätdata (det kan ta några minuter vid den första uppstarten).

Viktigt att notera

  • Powerbankens varaktighet beror på dess kapacitet och skärmens ljusstyrka. Vanligtvis ger en 10000mAh powerbank cirka 20-30 timmars batteritid.
  • Kontrollera att enheten har en bra anslutning till basstationen och sensorerna.
  • Ljusstyrkan på displayen bör justeras efter driftsmiljön för optimal synlighet och strömförbrukning.
  • Kontrollera regelbundet laddningsstatusen för powerbanken och byt ut den mot en laddad om det behövs.

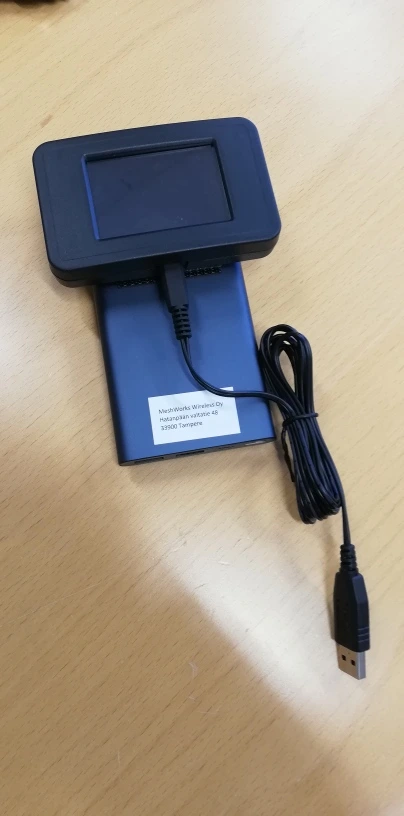

Installationsguide för DGW
Installationsguide för DGW

DGW utan powerbank

Installation av DGW-skärmbasen med nätström

DGW-basstationen kan också installeras permanent för att använda nätström, vilket rekommenderas för permanenta installationer.

Installationssteg

1
Välj en lämplig placering för skärmstativet. Se till att strömsladden är tillräckligt lång för att nå uttaget.
2
Fäst enheten på väggen med de medföljande fästena eller placera den på en stabil yta där skärmen är lätt att se.
3
Anslut strömförsörjningen (5 V DC, minst 2 A) till strömkontakten på enhetens baksida.
4
Anslut strömförsörjningen till ett eluttag och kontrollera att enheten startar.
5
Skärmen bör aktiveras och börja visa mätdata när anslutningen till basstationen och sensorerna har upprättats.

Viktigt att notera

  • Se till att nätkabeln är ordentligt placerad och inte utgör någon snubbelrisk.
  • Placera apparaten så att luften kan cirkulera runt apparaten och förhindra att den överhettas.
  • Om du inte ser några mätdata på skärmen inom några minuter efter uppstart, kontrollera att basstationen och sensorerna är påslagna och fungerar korrekt.
  • Efter ett långvarigt strömavbrott startar enheten automatiskt om när strömmen återkommer.
EGW - Ethernet Gateway

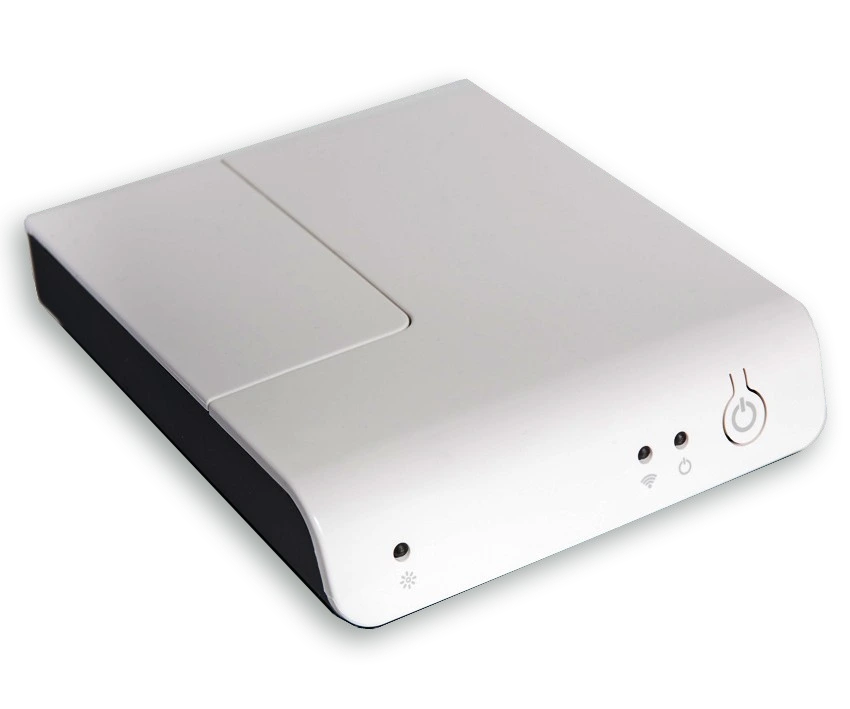

EGW Installationshandbok

Installation av EGW-Ethernet-basstation

EGW är en basstation som är ansluten till internet via ethernetkabel och är avsedd för fast installation. Det är den optimala lösningen för platser med en tillförlitlig fast nätverksanslutning.

Installationssteg

1
Välj en installationsplats som uppfyller följande kriterier:
  • Högt läge (rekommenderad höjd 180-220 cm över golv), men inte direkt fäst i taket.
  • Inga metallytor i närheten av apparaten, minst 5 cm avstånd till metallkonstruktioner.
  • God siktlinje till sensorerna, inte bakom hyllor eller skåp.
  • I det område där nätkabeln går, nära nätverksanslutningspunkten (RJ45-kontakt).
2
Fäst enheten på väggen med de medföljande fästena.
3
Anslut nätkabeln till enhetens RJ45-port.
4
Anslut strömförsörjningen till enheten och till ett vägguttag.

Idriftsättning och drift

1
När enheten startar börjar LED-lampan blinka medan enheten söker efter nätverksanslutningar.
2
Cirka 5–10 minuter efter att nätverksanslutningen upprättats lyser LED-lampan med fast grönt sken, vilket visar att enheten har anslutit sig till Seemoto-tjänsten.
3
Cirka 30 minuter efter uppstart är enheten fullt driftsklar och börjar överföra data från sensorerna till Seemoto-tjänsten.

Viktigt att notera

  • Om LED-lampan inte lyser grönt inom 30 minuter kontrollerar du att nätkabeln är ansluten och att nätverket fungerar som det ska.
  • EGW-basstationen kräver en DHCP-server i nätverket för automatisk IP-adressuppslagning. Statiska IP-adresser stöds inte i standardkonfigurationen.
  • Enheten fungerar automatiskt efter en omstart och kräver ingen konfiguration.
EGW installationsguide
EGW installationsguide

Routrar

REV - räckviddsförlängare

REV Installationshandbok

Installation och användning av REV-signalförstärkaren

REV (Range Extender) är en signalförstärkare som förlänger räckvidden för sensornätverket. Den placeras mellan basstationen och sensorerna på platser där den direkta signalöverföringen är svag eller helt blockerad. Sådana platser är t.ex. andra rum, våningar eller byggnader.

Grundläggande principer för investeringar

1
REV ska placeras så att den får en bra signal från basstationen, men samtidigt ligger närmare de sensorer som har en svag signal.
2
Signalförstärkaren bör placeras minst 5 meter från basstationen – inte för nära, men ändå så att den får en tillräckligt stark signal från basstationen.
3
Den bästa placeringen är mellan två utrymmen, till exempel i en dörröppning eller nära en genomgång.

Installationssteg

1
Välj en installationsplats som uppfyller följande kriterier:
  • Högt läge, som för basstationer (rekommenderas 180-220 cm från golvet).
  • Inte direkt mot metall eller i närheten av metallväggar.
  • Nära till ett eluttag, eftersom REV kräver konstant nätspänning.
  • Säkert fastsatt för att förhindra att enheten faller ner.
2
Anslut först enhetens strömkabel till REV-enheten och sedan till ett vägguttag.
3
Kontrollera att LED-lampan tänds på enheten och börjar blinka.

Idriftsättning och drift

1
Efter uppstarten börjar REV automatiskt söka efter signaler från en närliggande basstation.
2
Efter cirka 10–15 minuter börjar LED-lampan lysa med jämnare intervall, vilket visar att REV har hittat basstationen och börjat sända signaler.
3
Full driftkapacitet uppnås inom cirka 30 minuter, varefter LED-lampan lyser med fast sken.

Viktigt att notera

  • REV kräver alltid en konstant strömförsörjning för att fungera - ett strömavbrott kommer också att stänga av signalförstärkningen.
  • Flera REV-enheter kan installeras i ett och samma system för att förlänga signalen i olika riktningar.
  • Om signalen inte förbättras efter att REV-enheten installerats kan du försöka flytta enheten närmare sensorerna eller basstationen.
  • Efter ett strömavbrott startar REV om automatiskt och kräver ingen manuell omstart.
